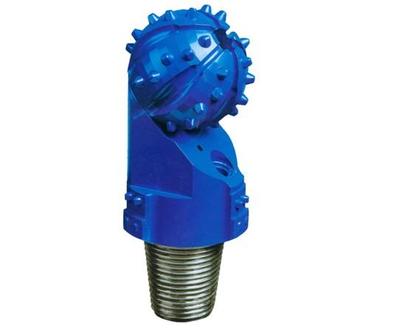

Одношарошечные долота серии YC представляют собой высокоэффективные долота, разработанные
Компанией Kingdream. Эти разработки составляют интеллектуальную собственность компании Kingdream
(регистрационные номера патентов в Иране и США соответственно: 26089, 09/173.576; а в Китае: ZL98219946.5,
ZL01249978.1, ZL01106622.9, ZL01239770.9).
Конструктивные особенности.
1. Ступенчатое исполнение шарошки позволяет обеспечить равномерный износ зубков, расположенных
в областях постоянного и непостоянного контакта с породой забоя.
2. В соответствии с различной режущей способностью размещенных на различных местах поверхности
шарошки зубков, долота оснащены сферическо-коническими зубками в зоне постоянного контакта с породой и
клиновидными зубками - в зоне непостоянного контакта, что повышает эффективность разрушения породы.
3. В зоне постоянного контакта зубков с породой размещены алмазные вставки, повышающие износостойкость вооружения.
Преимущества конструкции.
- Долота могут использоваться не только для бурения бокового ствола скважин, но и для бурения
скважин средней глубины.
- Оптимальные значения крутящего момента одношарошечных долот ниже крутящего момента долот
PDC при разрушении одинаковых пород с одинаковой осевой нагрузкой на долото. Это снижает напряжения
на резьбе бурового инструмента малого диаметра, предотвращая аварии в скважине.
- Одношарошечные долота имеют преимущества перед долотами PDC и трёхшарошечными долотами,
устраняя их недостатки. Они эффективнее трёхшарошечных долот при разрушении пород большой прочности
и пластичности, могут использоваться в породах с пропластками твёрдых пород и других сложных породах,
которые трудно разрушаются долотами PDC.
- Одношарошечные долота могут использоваться при высокооборотном бурении с забойными
двигателями.
- Простота конструкции, большое пространство для размещения опоры обеспечивают высокие
показатели надежности и возможность изготовления долот малых диаметров.
- Долота обладают высокой долговечностью благодаря армированию элементов долота алмазными
вставками.
Рекомендуемые типы и размеры долот серии YC
| Диаметр долота | Типы долот | Присоединительная резьба API, дюймы | Рекомендуемый момент крепления резьбы, кН•м |
| дюймы | мм |
|
|
|
| 3 3/4 | 95,3 | YC437, YC517, YC537 | 2 3/8 | 4,0 - 4,7 |
| 4 | 101,6 | YC437, YC517, YC537 |
|
|
| 4 1/8 | 104,8 | YC437, YC517, YC537 |
|
|
| 4 1/2 | 114,3 | YC437, YC517, YC537 | 2 7/8 | 8,1 - 9,50 |
| 4 5/8 | 117,5 | YC437, YC517, YC537 |
|
|
| 4 3/4 | 120,6 | YC437, YC517, YC537 |
|
|
| 5 7/8 | 149,2 | YC437, YC517 | 3 1/2 | 9,5 - 12,3 |
| 6 | 152,4 | YC437, YC517 |
|
|
| 6 1/8 | 155,6 | YC437, YC517 |
|
|
Рекомендуемые режимы бурения для долот серии YC
Тип долота | Рекомендуемая нагрузка на долото, кН/мм диаметра | Частота вращ., об/мин | Основные особенности вооружения шарошек | Разбуриваемые породы |
| YC437 | 0,26 - 0,74 | 180 - 60 | Ступенчатые шарошки оснащены твердосплавными клиновидными зубками. В зоне постоянного контакта зубков с породой размещены алмазные вставки. Для сохранения диаметра скважины корпус долота армирован конусообразными зубками со сферической формой вершины. | Очень мягкие породы с низкой прочностью на сжатие и высокой буримостью, такие, как мягкий мергель, соль, рыхлый песчаник, мягкий известняк и т.п. |
| YC517 | 0,26 - 0,74 | 180 - 60 | В зоне постоянного контакта зубков с породой размещены алмазные вставки, а в зоне непостоянного контакта с породой - клиновидные зубки. Для сохранения диаметра скважины корпус долота армирован конусообразными зубками со сферической формой вершины. | Мягкие породы с низкой прочностью на сжатие и высокой буримостью, такие, как сланец, мергель, соль, мягкий известняк, песчаник, гипс и т.п. |
| YC537 | 0,26 - 0,74 | 180 - 60 | Шарошки оснащены износостойкими твердосплавными зубками сферическо-конической формы с алмазным покрытием, корпус долота армирован клиновидными зубками асимметричной формы для сохранения диаметра скважины | Мягкие породы с абразивными пропластками с низкой прочностью на сжатие, такие, как твёрдый сланец, ангидрит, мягкий известняк, песчаник, доломит с пропластками и т.п. |
Внимание: Если необходимы размеры или параметры продукции другого требования, то нужно указать необходимые инфармации, в этом случае наша компания специально выполнит ваш заказ, согласно вашей заявки.
