Керноотборный снаряд и инструмент
Керноотборный снаряд и инструмент
型号: Q ,CQ,CQX ,SQX
Описание

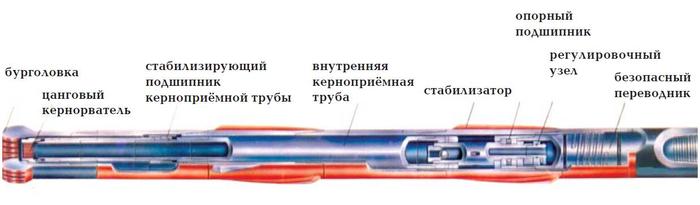

Керноотборный инструмент


Керноотборный снарядпредназначен для отбора керна при бурении нефтяных и газовыхскважин,геологической разведки.Можно применять 1-3 секции каждый раз


Колонковый снаряд для наклонно-направленных скважин

Колонковый снаряд наклонно-направленных скважин используются для отбора керна в наклонных

скважинах (угол наклона более 45 градусов). Он отличается от стандартного снаряда конструкцией. Опора

керноприемника может удерживать его в нормальном рабочем состоянии при больших углах. Керноприемник

центрируется в корпусе и не вращаться вместе с корпусом.


Колонковый снаряд с наружным выпускным каналом

Колонковый снаряд с наружным выпускным каналом отличается от стандартного снаряда тем, что

специальное соединение выпускного канала устанавливается между разъединительным переходником

и вертлюгом. При колонковом бурении внешний выпускной канал позволяет выпускать буровой раствор

из керноприемника в кольцевое пространство, тем самым уменьшая сопротивление вхождению керна в

керноприемник. Это позволяет увеличивать вынос керна. Данный колонковый снаряд может использоваться

при отборе керна в мягких и разбитых пластах или при высоком давлении бурового раствора.


Герметизированный колонковый снаряд

Герметизированный колонковый снаряд BQX 180101 специально разработан для отбора керна в

мягкихили рыхлых пластах для увеличения выноса керна. Данная новая конструкция имеет уникальное отличие

– она оснащена системой управления подъемом для поднятия керноприемника. После завершения отбора

кернакернорватель выводится наверх и рвет керн, а затем закрывает нижнюю часть керноприемника. Во

время колонкового бурения кернорватель укрывается за внешней стенкой керноприемника, что способствует

беспрепятственному входу керна в керноотборник. После завершения отбора керна кернорватель выходит

наверх для плотного закрытия керноприемника для избежания потерь керна при подъеме.



Технические характеристики и параметры

СерияТип

Размеркорпуса

(мм)

Размер керноприёмника (мм)

Длина

секции

(мм)

Диаметр керны

(мм)


Диаметр

скважины

(мм)

Внешн.диам.*

Внутр. диам.*

Толщина стенки

(мм)

Внешн.диам.*

Внутр. диам.*

Толщина стенки

(мм)

Qing

84I

Q84-1
Ф180 * Ф 144*18Ф127 * Ф 108*9.59000101.6
203-245

Chuan

8-4

CQ84
Ф180 * Ф 144*18Ф127 * Ф 112*7.59000105
203-245

Chuan

8-3

CQX83Ф180 * Ф 144*18Ф127 * Ф 112*7.59000105203-245

Chuan

7-4

SQX172Ф172 * Ф 136*18Ф121 * Ф 105*8.09000101.6190-216
