обурочная труба
Труба обурочная типа TXG предназначена для кольцевого фрезерования (обуривания) пространства между офрезеровываемой трубой и стенками скважины с использованием фрезеров.

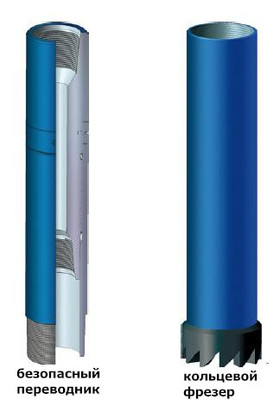

Труба обурочная состоит из: переводника, трубы и кольцевого фрезера. Выпускаются правого или левого исполнения.
Размеры труб обурочных выбирают с учетом специфики их применения. Они должны иметь достаточно большой внутреннийдиаметр, чтобы обеспечить проход обуриваемой колонны с соответствующим кольцевым зазором для промывки. В это же
время наружный диаметр должен позволить вписаться в поперечное сечение скважины и получить кольцевой зазор для промывки и вращения без заклинивания.
Компоновка низа обурочной колонны состоит из труб обурочных с обычным переводником наверху (для соединения с колонной бурильных труб) и с башмачным фрезером внизу. Вооружение фрезера выбирается в зависимости от того, какой материал предстоит разбуривать ( породу, осадок, цементный камень или металл).
Чтобы избежать разрушения резьбы специальных конструкций просто необходимы, так как обычно коническая резьба обсадной трубы будет докрепляться при бурении, пока не произойдет разрушение резьбового соединения.
Технические характеристики и параметры
| тип | наруж. диаметр
| внутр. диаметр | стена | миним. размер скважины | максим. фрезерный размер | макс.растягивающая нагрузка (кН) | крутящий момент резьбы (Н.м) | Уплотнительное давление (Мпа) |
мм
|
| TXG114.30-8.56 | 114.30 | 97.18 | 8.56 | 120.65 | 80.90 | 390 | 9490 | 20 |
| TXG127-9.19 | 127.00 | 108.62 | 9.19 | 146.05 | 101.60 | 440 | 12202 | 20 |
| TXG139.70-9.17 | 139.70 | 121.36 | 9.17 | 152.4 | 117.48 | 500 | 14914 | 20 |
| TXG146.05-7.92 | 146.05 | 130.21 | 7.92 | 161.93 | 127.00 | 500 | 14914 | 20 |
| TXG146.05-9.00 | 146.05 | 128.05 | 9.00 | 161.93 | 120.65 | 560 | 16269 | 20 |
| TXG168.28-8.94 | 168.28 | 150.39 | 8.94 | 187.33 | 142.88 | 600 | 21693 | 15 |
| TXG177.80-9.19 | 177.80 | 159.42 | 9.19 | 200.03 | 152.40 | 640 | 24404 | 15 |
| TXG193.68-9.53 | 193.68 | 174.63 | 9.53 | 212.73 | 168.28 | 700 | 31183 | 15 |
| TXG193.68-10.92 | 193.68 | 171.83 | 10.92 | 212.73 | 165.10 | 810 | 36607 | 15 |
| TXG193.68-12.70 | 193.68 | 168.28 | 12.70 | 212.73 | 161.93 | 1060 | 43386 | 15 |
| TXG203.20-9.53 | 203.20 | 184.15 | 9.53 | 215.90 | 177.00 | 820 | 32539 | 15 |
| TXG206.38-9.40 | 206.38 | 187.58 | 9.40 | 215.90 | 177.80 | 830 | 32539 | 15 |
| TXG219.07-11.43 | 219.07 | 196.21 | 11.43 | 244.48 | 187.33 | 1100 | 47453 | 15 |
| TXG219.07-12.70 | 219.07 | 193.67 | 12.70 | 244.48 | 184.15 | 1220 | 54232 | 15 |
| TXG228.60-10.80 | 228.60 | 207.01 | 10.80 | 250.83 | 200.03 | 1260 | 47453 | 15 |
| TXG244.48-11.99 | 244.48 | 220.50 | 11.99 | 266.70 | 212.73 | 1460 | 67791 | 15 |
| TXG244.48-13.84 | 244.48 | 216.80 | 13.84 | 266.70 | 206.37 | 1560 | 81349 | 15 |
| TXG273.05-11.43 | 273.05 | 250.19 | 11.43 | 290.45 | 238.13 | 1620 | 81349 | 15 |
| TXG273.05-12.57 | 273.05 | 247.91 | 12.57 | 298.45 | 234.95 | 1640 | 88128 | 15 |
| TXG298.44-12.42 | 298.44 | 273.60 | 12.42 | 323.85 | 263.53 | 1800 | 108465 | 10 |
| TXG339.72-13.06 | 339.72 | 313.60 | 13.06 | 365.13 | 301.62 | 2020 | 149140 | 10 |
| TXG406.40-16.66 | 406.40 | 373.08 | 16.66 | 444.50 | 355.60 | 2500 | 254894 | 7.0 |
